Según la Tabla 3.1. Número de salidas de planta y longitud de los recorridos de evacuación de la Sección SI 3 Evacuación de ocupantes La ocupación no excede de 100 personas, las plantas o recintos podrán disponer de una única salida de planta o salida de recinto respectivamente.

El apartado 6 Puertas situadas en recorridos de evacuación de la misma sección señala que:

Las puertas previstas como salida de planta o de edificio y las previstas para la evacuación de más de 50 personas serán abatibles con eje de giro vertical y su sistema de cierre, o bien no actuará mientras haya actividad en las zonas a evacuar, o bien consistirá en un dispositivo de fácil y rápida apertura desde el lado del cual provenga dicha evacuación, sin tener que utilizar una llave y sin tener que actuar sobre más de un mecanismo. Las anteriores condiciones no son aplicables cuando se trate de puertas automáticas.

Abrirá en el sentido de la evacuación toda puerta de salida:
a) prevista para el paso de más de 200 personas en edificios de uso Residencial Vivienda o de 100
personas en los demás casos, o bien.
b) prevista para más de 50 ocupantes del recinto o espacio en el que esté situada.

La modelización mediante simulador de evacuación de un recinto, nos puede dar una perspectiva de los tiempos de evacuación en un recinto, en función del sentido de apertura de la puerta del local.

El recinto tiene 35,36 metros de ancho y 17,68 metros de fondo, resultando una superficie de 624,65 metros cuadrados.
En el centro de uno de los laterales del local existe una puerta de dos hojas con un ancho de paso total de 160 centímetros.

La ocupación es de 100 personas.

Se considera un único perfil con una velocidad constante de 1,19 metros/segundo.

El tiempo de reacción de todos los ocupantes es inmediato: 0 segundos.

Se representan tres modelos del local:

Modelo 1. Apertura de hojas hacia el exterior.
Modelo 2. Apertura de hojas hacia dentro. Las hojas quedan representadas como obstáculos laterales de la salida de 80 centímetros de largo.
Modelo 3. Apertura hacia dentro con demora de 1 segundo. Se condiciona el barrido de hojas realizando un punto de paso en la salida con un tiempo de espera de un segundo.

Los tres escenarios tienen la misma distribución de ocupantes y se evacúan simultáneamente.

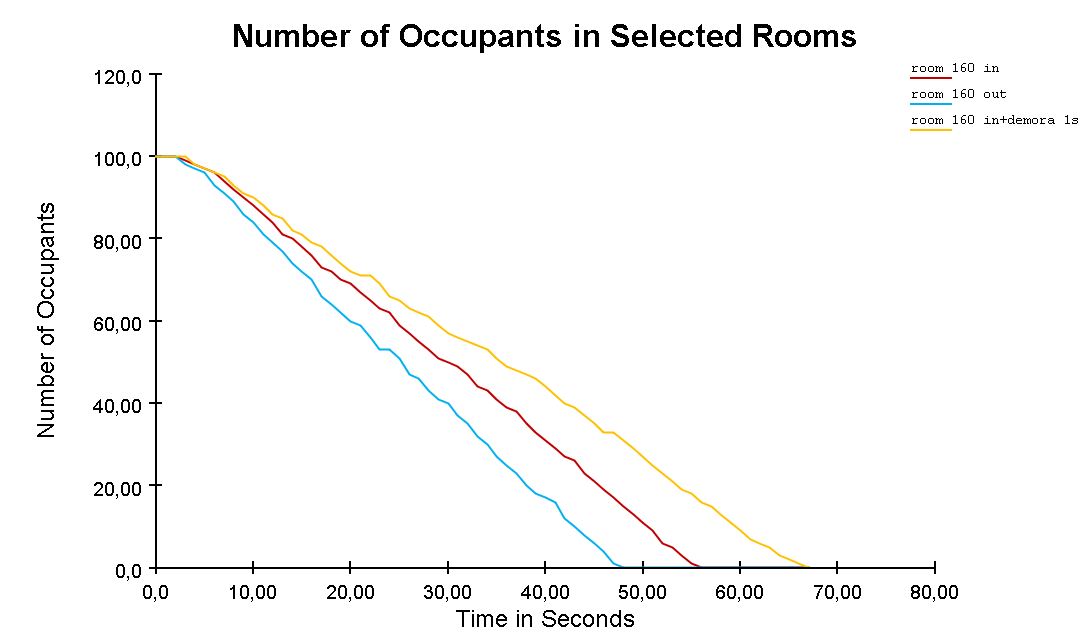

Realizadas 30 iteraciones del modelo resultan los siguientes valores del percentil 95% de la tabla de tiempos de cada escena:

.- 52,00 segundos para el modelo 1.

.- 61,45 segundos para el modelo 2. Un 18,17% más sobre el primero.

.- 68,00 segundos para el modelo 3. Un 30,77% más sobre el primero.

Evacuación: sentido de apertura de puerta.
