Planta 1ª. Denominación escaleras y salidas. Fotograma Pyrosim Versión 2020.2.0527

Se ha levantado la zona del atrio hasta la nueva línea de sectorización nueva realizada a ambos lados de la escalera A. Se han previsto los exutorios planteados en proyecto inicial para plantas 1ª, 2ª y 3ª, así como 6 unidades en 3 fachadas no expuestas que se activan, junto a la cortina de planta baja al activarse 2 detectores.

Imágen general Pyrosim.
Imágen a la apertura exutorios y bajada cortina. Segundo 59,6. Pyrosim.

El escenario del incendio se propone como fuente de ignición un puesto (color rojo) de la batería de mesas próxima a la fachada sur y a las escaleras A (P1 a P4) y Exterior F (P1). Además, se han representado los detectores previstos en el proyecto para todo ese entorno que se activan con una obturación del 3,28%/m

Y se han considerado los puestos del entorno por si la temperatura provocara un incendio de estas unidades.

Planta baja. Arquitectura, mobiliario, fuente de ignición y detectores (SD). Pyrosim.

Para el modelo de incendio de los puestos se ha utilizado la base de datos desarrollado en la Universidad de Maryland (http://www.firebid.umd.edu/index.php). La temperatura de ignición de los puestos que rodean a la fuente se produciría si la superficie alcanza los 326ºC.

Se consideran techos y muros de hormigón, tabiques de cartón yeso y/o ladrillo, mamparas y ventanales de vidrio y portones de chapa, así como algunos panelados de madera.

Se han definido varios planos slice que se consideren representativos de temperatura, visibilidad, concentración de oxígeno y concentración de CO2, así como puntos de medida a 1,80m de altura para las mismas variables, todas en entornos de la circulación de evacuación hacia las distintas salidas de planta.

PPlanta cuarta. Planos Slice y puntos de medida (temperatura, visibilidad, concentración de oxígeno y concentración de CO2). Pyrosim.



La malla de cálculo es de 0,4m x 0,4m x 0,4m salvo el entorno del atrio donde se reduce a 0,2m x 0,2m x 0,2m.

Se ha hecho una simulación de cálculo de 600 segundos, tiempo más que suficiente para tener evacuada la zona.



Con estas premisas, el segundo detector se activa en el segundo 49,85 segundos y el primero a los 48,21 segundos.

En ese momento comenzarán a abrirse los exutorios de fachada y los de las tres fachadas no expuestas del atrio. Además, bajará la cortina resistente al fuego que cierra el atrio en planta cuarta y saltará la alarma.



La población de la oficina se ha definido según la base de datos de población activa del INE estableciendo tres bandas por sexo: < 30 (a partir de 18 años) años. Entre 30 y 50 años y >50 años (hasta 65 años).

.

Población por sexo y grupo de edad. Valores absolutos y porcentajes respecto del total de cada sexo
Unidades: Porcentaje



Hombres Mujeres
Porcentaje Porcentaje
2020T1 2020T1
Total 100,0 100,0
De 20 a 24 años 5,2 4,8
De 25 a 29 años 5,5 5,3 10,7 10,1 8,73 8,24 8,49
De 30 a 34 años 6,0 5,8
De 35 a 39 años 7,1 7,0
De 40 a 44 años 8,6 8,2
De 45 a 49 años 8,5 8,1 30,2 29,1 24,65 23,76 24,20
De 50 a 54 años 7,9 7,7
De 55 a 59 años 7,2 7,2
De 60 a 64 años 6,1 6,3 21,2 21,2 17,31 17,31 17,31
62,1 60,4 50,69 50,00



Se asignarían seis perfiles velocidades en función de estos grupos por sexo y edad con unas velocidades mínimas y máximas extraídas de ensayos y códigos de ingeniería de incendios.



También se definen comportamientos en base a modelos de preevacuación definidos en Parte 6 Human factors. Life safety strategies. Occupant evacuation, behaviour and condition del British Standard PD 7974-6:2019 Application of fire safety engineering principles to the design of buildings.

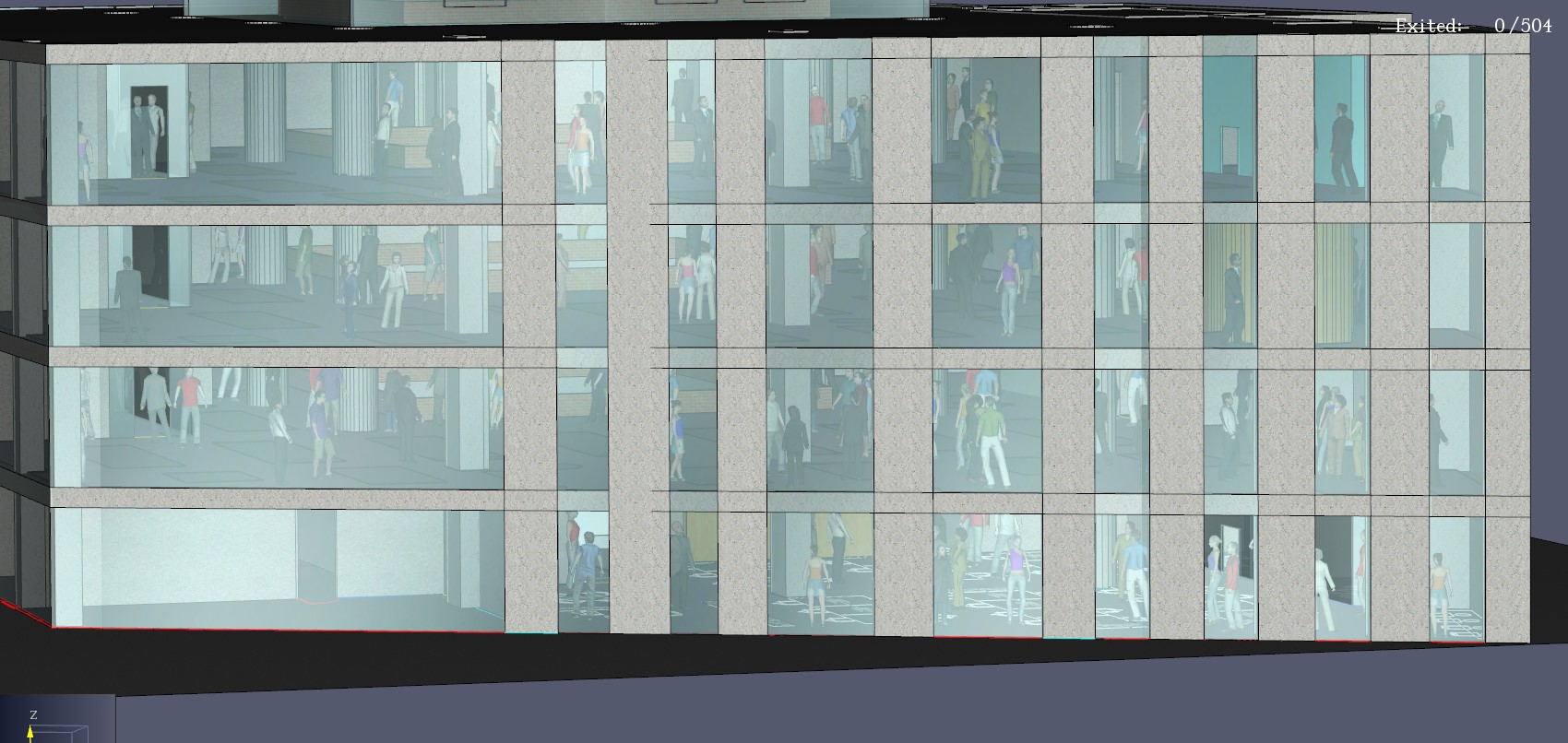

Planta primera. Pathfinder.



Se establecen tres franjas de preevacuación:

Sección general. Pathfinder.

.- Entorno más próxima al incendio planta primera. Area abierta: Tiempo de evacuación Normal comprendida entre el segundo 60 y 90 segundos. Cilindros morados.

.- Resto de ocupantes de planta primera. Tiempo de evacuación Normal comprendida entre el segundo 110 y 170 segundos. Cilindros verdes y cianos.

.- Ocupantes del resto de plantas: segunda, tercera y cuarta. Tiempo de evacuación Normal comprendida entre el segundo 110 y 290 segundos.



RESULTADOS:

.- Las plantas quedan evacuadas en 351 segundos. El último ocupante sale en la planta 3ª a través de la puerta que accede a la escalera protegida A.

327 segundos. Planos Y=27,40. Límite sostenibilidad Visibilidad: 10m
327 segundos. Planos Y=27,40. Límite sostenibilidad Temperatura: 70ºC.

.- La planta primera queda desalojada en 200 segundos. En ese momento la temperatura en el entorno de la última salida no alcanza los 70ºC a una altura mínima de 1,80m. Alcanza lo 131ºC a nivel de techo.

200 segundos. Planos X=55,20. Límite sostenibilidad Visibilidad: 10m.
200 segundos. Planos X=55,20. Límite sostenibilidad Temperatura: 70ºC.



.- La planta segunda queda desalojada en 306 segundos.

.- La planta cuarta queda desalojada en 314 segundos.

Planta 1ª (Room 00/Room21/Room44), Planta 2ª (Room 102/Room 103/Room 113), Planta 3ª (Room 138/Room 146/Room 166/Room 169) y Planta 4ª (Room 176/ Room 193/ Room 200 /Room 204/ Room 221).

Tabla tiempos de evacuación de 504 ocupantes.  83 segundos inicial y 385,78 segundos final. Pathfinder.

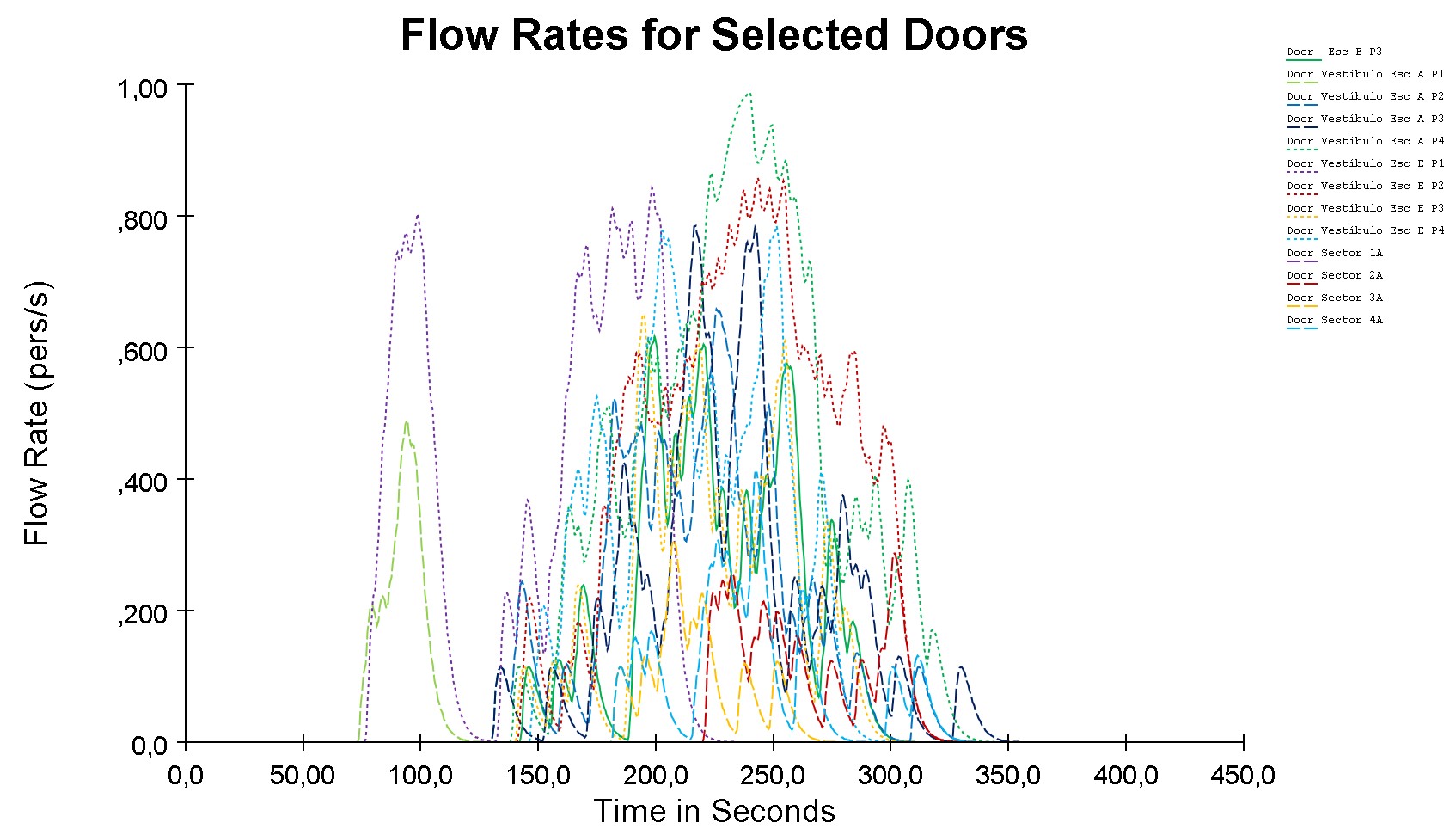

Flujo de salida en las puertas seleccionadas.

El paso por la última puerta de salida de sector se produce a los 351 segundos a través de la puerta de l escalera A en planta 3ª.



Temperatura 400 segundos. Planos X=46,4; X=55,2; Y=18,00. Límite sostenibilidad 70ºC.
Visibilidad 400 segundos. Planos X=55,20. Límite sostenibilidad 10m.
Temperatura 400 segundos. Planos Y=27,4; Y=27,60. Límite sostenibilidad 70ºC.
Visibilidad 400 segundos. Planos Y=27,4; Y=27,60. Límite sostenibilidad 10m.







Modelización incendio y evacuación en un atrio.
